Багато{0}}імпульсна система перевірки несправності кабелю

Багато{0}}імпульсна система перевірки несправності кабелю

Комплексна система MOEORW-W6000K — це професійне інтегроване рішення для тестування, незалежно розроблене компанією Wuhan Moen Intelligent Electric Co., Ltd., призначене для перевірки кабелю живлення, відстеження шляхів, ідентифікації кабелю та повної-діагностики несправностей.

Цей повний набір складається з трьох основних пристроїв:MOEORW-W6000K Multi{2}}Імпульсна система перевірки несправності кабелю, MOEORW-W6000K-L Ідентифікатор кабельного шляхуіMOEORW-W6000K-Q Високовольтний міст. Він охоплює весь робочий процес, включаючи обстеження підземних трубопроводів, екранування кабелю, високо-пропалювання дефектів, попереднє-пошукування дефектів і точне визначення.

Оснащена технологіями цифрової вибірки, багато-імпульсного відбиття, високої-напруги постійного струму та автоматичного узгодження імпедансу, система забезпечує надзвичайну-захист від перешкод і високу точність тестування. Усі компоненти відповідають міжнародним стандартам електробезпеки та електромагнітної сумісності. Модульна портативна конструкція адаптується до різних польових середовищ і широко використовується в роботі електромережі, муніципальному будівництві, залізничному транспорті, аеропортах і промислових сферах розподілу електроенергії.

1. Ідентифікатор кабельного шляху MOEORW-W6000K-L

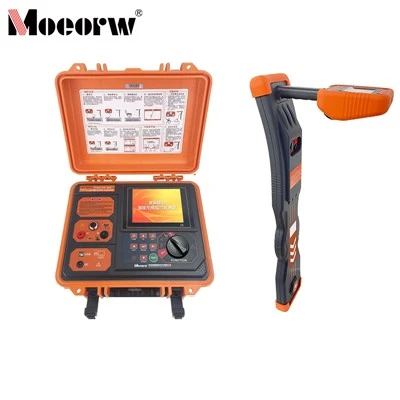

Передавач видає регульовані імпульсні сигнали та подає сигнали на кабелі або металеві трубопроводи за допомогою прямого з’єднання, з’єднання затискачів або індукційного режиму. Приймач вловлює сигнали електромагнітного поля за допомогою вбудованої-3D екрануючої антени або зовнішніх гнучких затискачів. Аналізуючи амплітуду сигналу, фазу та напрямок струму, прилад реалізує відстеження шляху трубопроводу та вимірювання глибини під землею. Він також підтримує без{5}}контактну ідентифікацію кабелю, щоб відрізнити цільові кабелі від кількох ліній. Додаткова рама A- використовує метод крокової напруги для точного визначення місця пошкодження заземлення кабелю та трубопроводу.

2. Високовольтний міст MOEORW-W6000K-Q

Вбудований-блок-випалювання-високої напруги видає безперервну регульовану високу напругу для перетворення нестабільних збоїв із високим-опором у стабільні збої з-низьким опором. Інтелектуальний міст застосовує чотири-принцип вимірювання для усунення перешкод, спричинених опором тестового проводу. Він розраховує відстань пошкодження відповідно до пропорційного співвідношення між опором провідника кабелю та фізичною довжиною, а також надає три методи тестування для адаптації до різних типів кабелів і умов проводки.

3. MOEORW-W6000K Мульти-система тестування на несправність кабелю

Базуючись на рефлектометрії в часовій області (TDR) і ексклюзивній технології багаторазового перетворення імпульсів, ця система перетворює складні хвилі спалаху з високим-опором у стандартні форми імпульсів короткого-замикання. Після того, як удар високої-напруги порушує точку пошкодження, передається кілька груп тестових імпульсів-низької напруги. Система розраховує відстань до розлому, поєднуючи час проходження-імпульсу та швидкість хвилі кабелю. Відповідний звуковий-магнітний локатор використовується для остаточного точного визначення точок несправності.

1. Ідентифікатор кабельного шляху MOEORW-W6000K-L

MOEORW-W6000K-Q Високовольтний міст

MOEORW-W6000K Multi{2}}Імпульсна система перевірки несправності кабелю

1. Можливість повного-тестування кабелю

Ця інтегрована система реалізовує-операцію на одному місці, включаючи попередню-інспекцію трубопроводу, сортування кабелю, кондиціонування несправності з високим-опіром, попереднє-визначення місця несправності та точне визначення. Він охоплює розрив ланцюга, коротке замикання, низький опір, високий опір витоку та несправності спалаху, відповідаючи всім звичайним вимогам тестування силових кабелів.

2. Відмінний{0}}захист від перешкод і висока точність

Усі пристрої використовують технології повної цифрової дискретизації та кількох-фільтрів для ефективного придушення частотних перешкод і гармонійного шуму. Багатоімпульсна технологія перетворює складні високо-форми сигналів із високим опором у-для-стандартних форм сигналів, які легко{3}}ідентифікувати, зменшуючи труднощі при експлуатації. Чотири-вимірювальна конструкція високовольтного моста усуває помилку опору проводу та забезпечує надійні дані позиціонування.

3. Різноманітні режими роботи та сильна сумісність

Ідентифікатор кабельного тракту підтримує три режими вихідного сигналу, адаптуючись до живих кабелів, знеструмлених кабелів і трубопроводів без відкритих клем. Високовольтний міст забезпечує мостовий метод, метод секцій та інтелектуальний метод напруги, які застосовуються до кабелів із різними матеріалами,-перерізами та формами прокладки. Тестер несправностей пропонує кілька режимів тестування для роботи з різними типами несправностей різного рівня напруги- кабелі.

4. Портативний і гуманізований дизайн

Кожен блок має модульну роздільну структуру, яку легко носити з собою для мобільної роботи поза приміщенням. Сенсорні екрани великого-розміру оснащено основними пристроями візуалізованим інтерфейсом роботи та відображенням сигналу. Вбудовані-літієві батареї великої-ємності забезпечують тривалу-роботу в полі.

5. Інтелектуальне керування даними

Система підтримує автоматичне зберігання форми сигналу та даних, а також генерацію звіту про тестування. Користувачі можуть зручно експортувати, відтворювати та архівувати дані, що відповідає вимогам прийнятності проекту та відстеження даних. Ідентифікатор кабелю підтримує партійне калібрування до 10 кабелів для підвищення ефективності в польових умовах.

6. Повний захист безпеки

Усі продукти відповідають-міжнародним нормам безпеки при роботі з високою напругою. Функції захисту від перенапруги, перевантаження по струму, короткого-замикання та автоматичного розряду вбудовані в високовольтні модулі-. Чіткі попередження про безпеку та ізольовані конструкції гарантують особисту безпеку та безпеку обладнання під час роботи.

1. MOEORW-W6000K-L Ідентифікатор кабельного шляху

√ Приймач × 1· Передавач × 1· Затискач струму передачі × 1· Гнучкий приймальний затискач × 1· 3 м червоного та чорного тестових проводів × 1 комплект· Спеціальні зарядні пристрої постійного струму × 2

2. MOEORW-W6000K-Q Високовольтний міст

√ Головний блок × 1· 5 м чотири-тестовий кабель (додатково: 15 м / 50 м) × 1· Провід короткого замикання, заземлюючий стрижень, розрядний стрижень × 1 комплект· Коробка для калібрування мосту × 1

3. MOEORW-W6000K Multi{2}}Імпульсна система перевірки несправності кабелю

√ Тестовий хост × 1· Мульти-роз’єднувач імпульсного сигналу × 1· Інтегрований блок живлення високої-напруги × 1· Звуковий-магнітний точковий локатор × 1· Пробовідбірник струму, з’єднувальні кабелі × 1 комплект· Зонди для різних поверхонь землі × 1 комплект· Спеціальні зарядні пристрої × 1 комплект

Універсальні аксесуари

√ Повний набір посібників з експлуатації × 1· Сертифікат перевірки продукту × 1· Захисні футляри для транспортування × декілька

Додаткові аксесуари

√ A-рама (для визначення місця пошкодження заземлення кабелю та трубопроводу)· Стетоскоп для ідентифікації кабелю· Подовжені високовольтні-тестові кабелі· Модуль дистанційного технічного обслуговування

Поля застосування

√ Енергетика: регулярне технічне обслуговування, усунення несправностей і приймальні випробування для підземних і надземних силових кабелів.· Муніципальне будівництво: дослідження трубопроводів перед -будівництвом і щоденне технічне обслуговування міських електропроводів і комунікацій.· Залізниця й аеропорт: відстеження та виявлення несправностей спеціальних сигнальних кабелів і силових кабелів.· Індустріальні парки: перевірка та діагностика несправностей внутрішніх кабелів розподілу електроенергії.

Стандарти виконання

√ DL/T849.1~DL/T849.3: Загальні технічні умови для спеціальних електричних випробувальних приладів· IEC61010-1: Вимоги безпеки до електричного вимірювального та контрольного обладнання· IEC61010-031: Стандарт безпеки для ручних випробувальних датчиків· IEC61326: Стандарт електромагнітної сумісності для електричного обладнання

Перевірка перед-експлуатацією

• Перевірте ізоляційний шар тестових проводів, затискачів і кабелів високої{0}}напруги. Припиніть використання пристрою, якщо ізоляція пошкоджена або оголений метал. Забезпечте надійне підключення всіх точок заземлення.

Вимоги до зберігання

• Зберігайте обладнання в сухих і провітрюваних приміщеннях. Уникайте тривалого-впливу високої температури, прямого сонячного світла та конденсації.

Обслуговування батареї

• Вчасно заряджайте пристрій, коли-з’являється сигнал про низьку напругу. Для тривалого-зберігання заряджайте літієві батареї кожні 3 місяці, щоб запобігти зниженню ємності.

Регулярне прибирання

• Регулярно видаляйте бруд та іржу з губок затискачів, зондів і клем заземлення. Тримайте екрани та інтерфейси чистими та сухими.

Правила-експлуатації під високою напругою

• Після-випробування високою напругою скористайтеся розрядним стрижнем, щоб повністю розрядити обладнання перед видаленням проводки. Не розбирайте високо{2}}компоненти без дозволу.

Калібрування

• Проводьте регулярне функціональне калібрування за допомогою відповідної калібрувальної коробки. Усі роботи з технічного обслуговування та калібрування повинні виконуватися професійним персоналом.
